万用表表笔怎么使用?

发布时间:2019-11-11 7:51:24 关注:
万用表表笔怎么使用?玩电子的朋友一定对万用表不陌生,万用表是我们测量电路中相关读数值的重要辅助工具。如果是爱好者和入门的朋友,也建议你们熟悉一下万用表的用法。如果是新手,推荐使用不带量程的万用表,省事

万用表表笔怎么使用?

玩电子的朋友一定对万用表不陌生,万用表是我们测量电路中相关读数值的重要辅助工具。如果是爱好者和入门的朋友,也建议你们熟悉一下万用表的用法。如果是新手,推荐使用不带量程的万用表,省事一些。

地线连接

万用表一般使用一黑一红两根表笔进行测量,表身上一般有4个接线孔。一般习惯把黑色表笔接在参考地线上,也就是标有“COM”的接线孔。

测量电压等数值

假如我们想要测量电压(V)、电阻(Ω)、二极管或者电容,就把红色表笔接在黄色框框下面的接线孔上。当然,这也不是绝对的,我只是根据图中所印的符号来讲的,因为图中4个符号分别表示电压、电阻、二极管和电容,并不是所有万用表都这样印字。希望大家能够举一反三。

测量的时候,只要把表笔扎在待测的两点之间就好了。如果测二极管和电容,还要注意极性,黑表笔一般接负极。

测量电流值

如果要测量电流值的话,就要把红色表笔接在左侧两个接线孔上。如上面的图中,如果测量电流的大小范围是mA级别的,就接在第二个接线孔。图中400mA FUSED的意思是,该档位保险丝承受的最大电流为400mA;如果电流更大的话,就要接在第一个接线孔。图中10A FUSED的意思是,该档位保险丝承受的最大电流为10A。

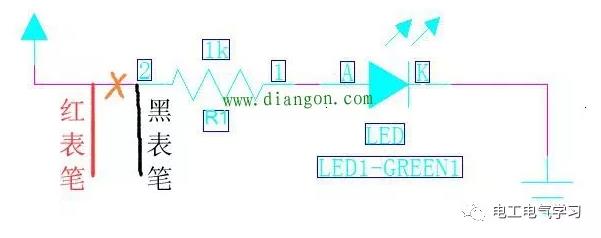

另外,还要注意,在测量电流的时候,应该吧电流表串进电路中使用。红表笔接电流流入端,黑表笔接电流流出端。比如下面电路中,要测量流过R1的电流,就要想办法把R1的一端断开,断开的候的两端分别接到万用表的红表笔和黑表笔上。
